Bienvenido a un nuevo artículo de TecGauss.

Los circuitos híbridos automotrices representan una de las tecnologías más avanzadas utilizadas en la fabricación de componentes electrónicos para vehículos. Ofrecen alta precisión, excelente disipación térmica y gran confiabilidad, características fundamentales para garantizar el rendimiento y la durabilidad de los sistemas electrónicos automotrices, tecnología desarrollada y aplicada por Gauss.

En este artículo comprenderá cómo funciona un circuito híbrido, cómo se fabrica y cuáles son sus principales ventajas frente a las tecnologías convencionales.

Ventajas del circuito híbrido de Gauss

Los circuitos híbridos poseen alta durabilidad y confiabilidad. Incorporan resistencias de altísima precisión, lo que garantiza un mejor rendimiento. Además, ofrecen una excelente disipación térmica, es decir, el circuito genera menos calor.

¿Cómo se fabrican los circuitos híbridos?

Como la base está fabricada en cerámica, el calor se disipa con mucha mayor eficiencia y las pistas o conductores están fabricados con materiales como plata y paladio.

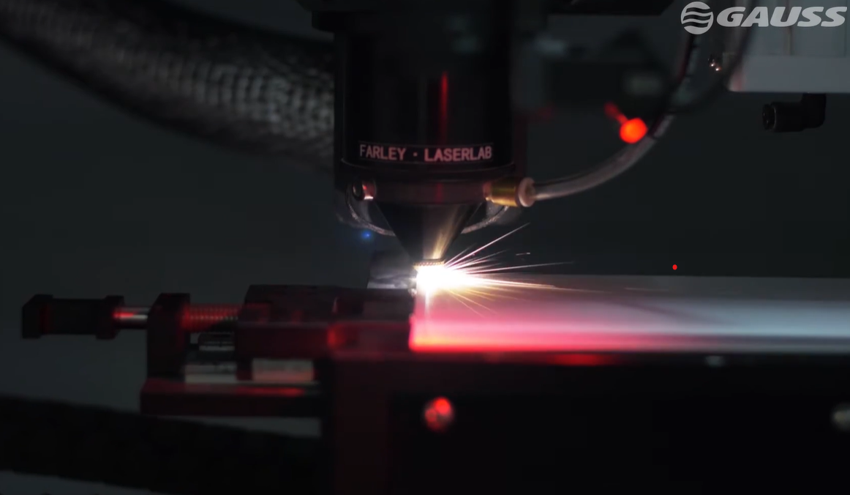

Las resistencias se ajustan mediante láser, garantizando valores extremadamente precisos para el funcionamiento de los circuitos electrónicos.

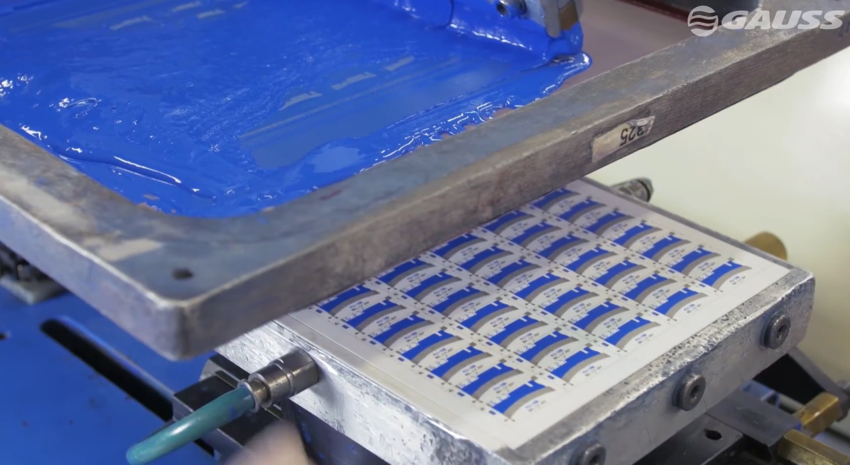

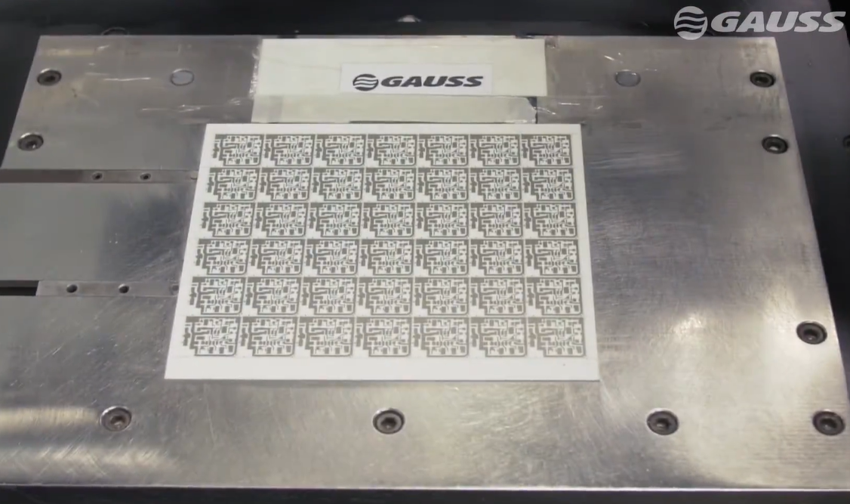

Tanto las pistas como las resistencias se imprimen sobre la placa cerámica mediante un proceso serigráfico de alta precisión.

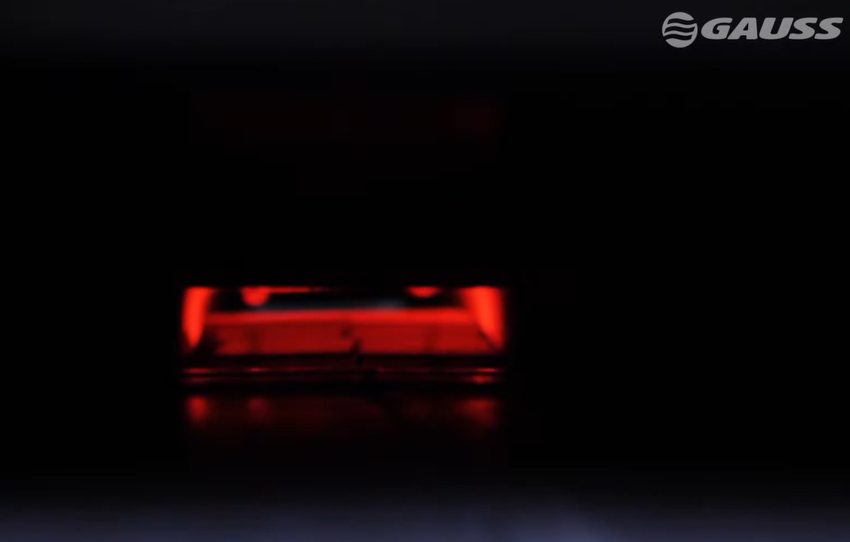

Posteriormente, estas placas pasan por un horno de alta temperatura, en una etapa denominada sinterización, responsable de la fusión de los materiales y de la formación definitiva del circuito.

Después se aplica un recubrimiento vítreo para proteger las pistas y las resistencias contra la humedad, el polvo, la oxidación y otras impurezas.

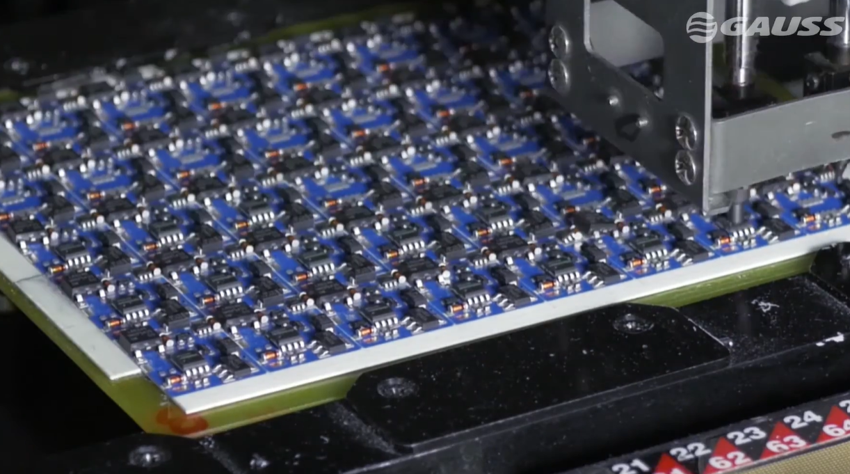

En este punto, la placa ya está lista para recibir el resto de los componentes electrónicos tipo SMD, tales como transistores, capacitores, diodos, circuitos integrados, entre otros.

A continuación, se aplica la pasta de soldadura exactamente en los puntos donde se insertarán los componentes SMD.

Los componentes SMD son elementos soldados sobre la placa y no requieren perforaciones para su fijación.

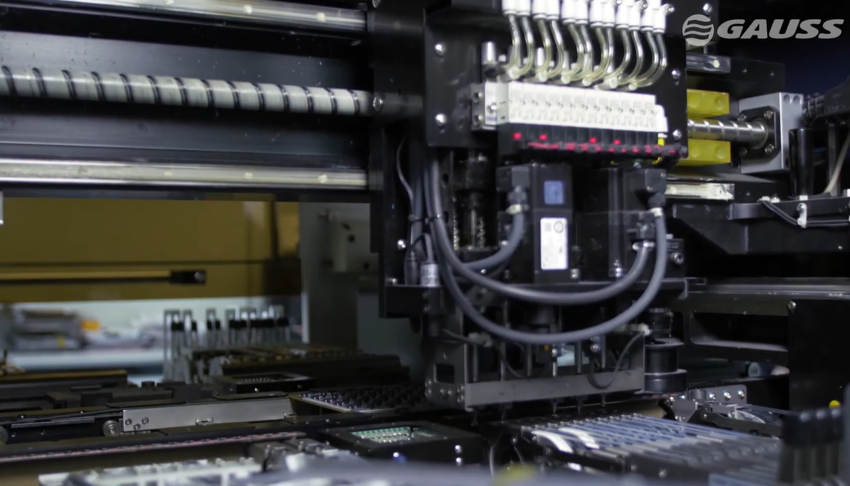

Las máquinas utilizadas son computarizadas, lo que proporciona alta precisión y velocidad para la inserción de los componentes.

Posteriormente, la soldadura final se realiza en un horno con temperatura controlada.

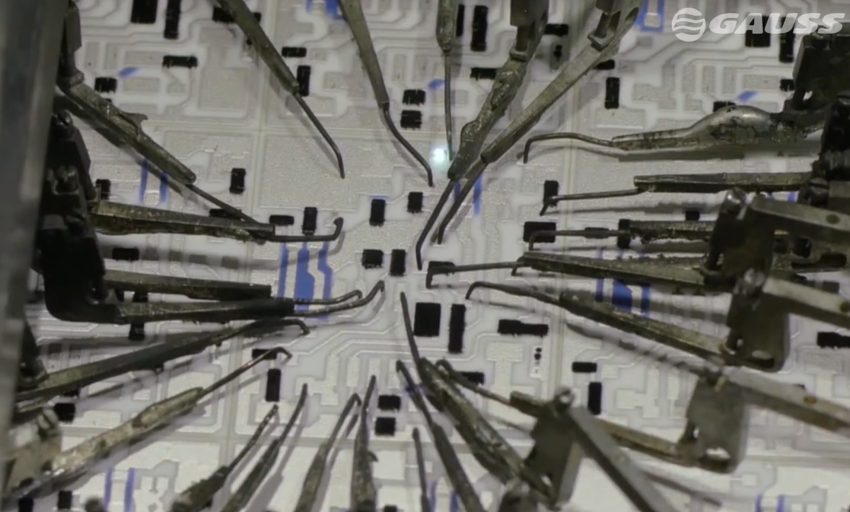

Luego, la placa queda lista para ser probada e instalada en el producto al que está destinada.

¿Dónde se utilizan estos circuitos?

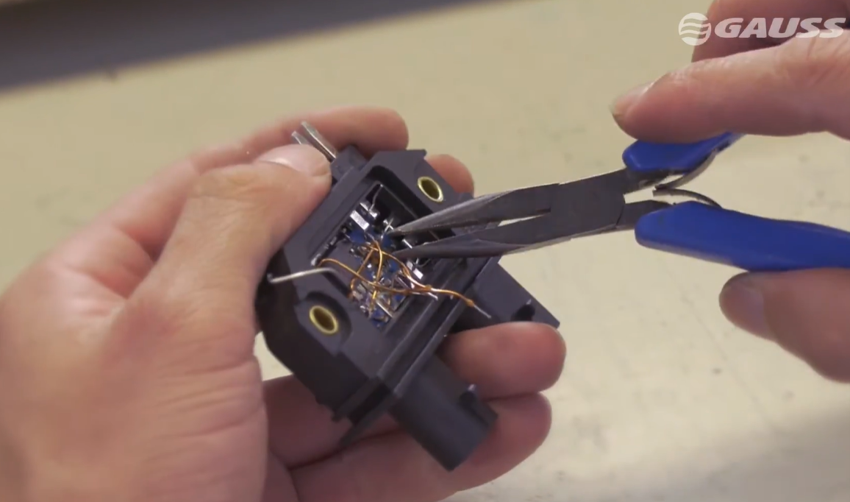

Gauss aplica la tecnología de circuitos híbridos en gran parte de su portafolio, como reguladores de voltaje, módulos de encendido, entre otros.
