Gauss
Especificaciones Resumidas
Gauss
GA135
Voltaje
14
Tecnologia
PWM
Set Point (V)
14.3
Código alternator
DENSO: 104210369; LAND ROVER: YLE 500390, YLE 500190
Aplicación Resumida
Marca
Modelo
LAND ROVER
DISCOVERY III (L319)
LAND ROVER
RANGE ROVER III (L322)
LAND ROVER
RANGE ROVER IV (L405)
LAND ROVER
RANGE ROVER SPORT I (L320)
LAND ROVER
RANGE ROVER SPORT II (L494)
ID
-
NCM
90328911
Campo
NEGATIVO B
Gauss
GA135
Voltaje
14
Tecnologia
PWM
Set Point (V)
14.3
BT010 - Set Point
14.3
Data lançamento
20170201
Código de barras
7899751907521
Código alternator
DENSO: 104210369; LAND ROVER: YLE 500390, YLE 500190
Código concorrente
IK5157
BT010 - Imagem relacionada
38665
BT010 - Observações de teste

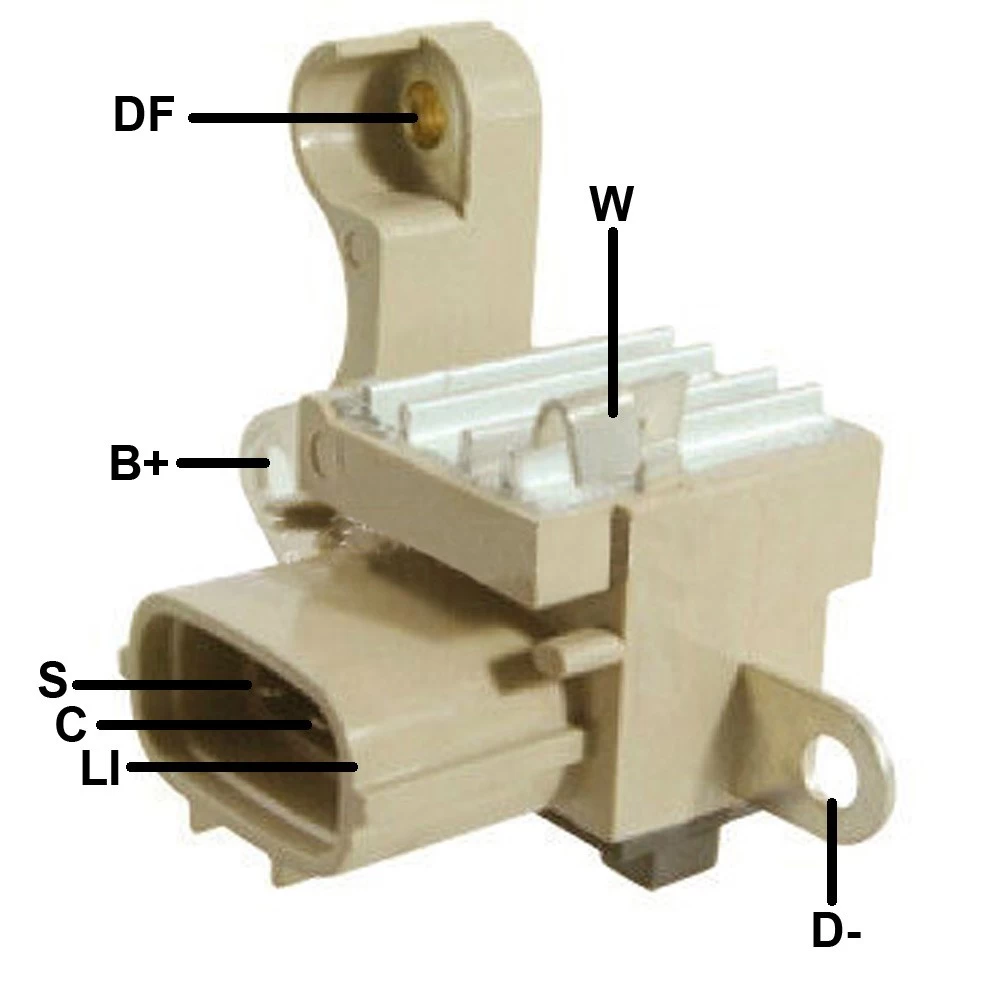

Reguladores con terminal “DFM”, “FR”, “LI” - terminal de salida de señal de pulsos del regulador para la central del vehículo para informar sobre el funcionamiento del regulador. Para verificar su funcionamiento, utilice el módulo prueba de sensores en la función Frecuencia. Con el conjunto de cables PU02, conecte la punta verde a la entrada “IN” y la punta roja a la entrada “+ 5V REF”. Después, conecte la pinza cocodrilo verde en el terminal DFM, FR o LI unida con la pinza cocodrilo roja (+ 5V REF). Realice la prueba del regulador y, durante la prueba, deberá aparecer en la pantalla del LCD del módulo de prueba de sensores, la frecuencia de salida de la señal DFM (FR, LI) y el porcentaje del tiempo en el que la señal permanece alta.
Reguladores con terminal “D”, “PWM” - este terminal del regulador se usa por la central del vehículo para controlar la tensión de carga. El probador se entrega con un DRIVER PD/PWM que permite realizar pruebas a este tipo de regulador simulando la señal enviada por la central al regulador. Para realizar la prueba, siga el siguiente procedimiento:
• Conecte el cable verde del DRIVER al cable verde del ramal de prueba de reguladores (RM01) y el cable negro del DRIVER al cable negro del ramal
• Conecte el cable blanco del DRIVER al terminal “D” o “PWM” del regulador
• Si el regulador es del tipo “PD”, conecte el cable AZUL del DRIVER al terminal “P” del regulador
• Conecte el ramal de prueba de reguladores (RM01) como se indica en las instrucciones y realice la prueba
BT010 - Imagem de como realizar os testes
37195
